Tunnels en ondergrondse constructies

Geotechnisch ontwerp en analyse voor tunnels en ondergrondse constructies

Wij ondersteunen ingenieursbureaus, aannemers en overheden bij geotechnische analyses, variantenvergelijking en detailberekeningen voor tunnels en ondergrondse constructies, waarbij wij grondgedrag, grondwater, fasering en omgevingsbeïnvloeding integraal meenemen voor een reproduceerbare onderbouwing.

Integraal ontwerpen

Wij ontwerpen niet alleen de tunnel, maar beoordelen ook de interactie met belendingen, funderingen, grondwater en uitvoeringsfasering. Daarmee worden risico’s vroegtijdig herkend en beheerst en ontstaat een toetsbare onderbouwing voor ontwerp, uitvoering en omgeving.

Typen tunnels en ondergrondse constructies

In al deze projecten is de grond-constructie-interactie maatgevend, met fasering, grondwater en omgevingsbeïnvloeding als bepalende randvoorwaarden.

Kenmerkende onderdelen van een tunnelontwerp

Geotechniek binnen tunnelontwerp wordt vooral essentieel wanneer één of meer van de volgende situaties spelen:

• Binnenstedelijke bouw met belendingen, bestaande funderingen, kabels en leidingen en beperkte vervormingsruimte
• Complexe grond- en grondwatercondities, zoals slappe bodem, grote variaties in lagenopbouw, of wisselende waterstanden
• Uitvoeringsfasen met risico op zettingen of instabiliteit in tijdelijke of definitieve situaties
• Projecten met een complexe fasering
• Projecten waarbij variantenvergelijking nodig is op maakbaarheid, risico’s, hinder en kosten

Typische ontwerpvragen bij tunnels en ondergrondse constructies

In projecten met tunnels en ondergrondse constructies komen vaak vragen terug zoals:

• Hoe kunnen we doorsneden, scenario’s en varianten van doorsneden van de tunnel automatisch en reproduceerbaar doorrekenen?
• Welk type tunnel (open bouwkuip, boortunnel, afzinktunnel, cut-and-cover) is het beste ontwerp voor de situatie?
• Hoe wordt de overgangsconstructie van de start- en eindschacht naar de geboorde tunnel ontworpen?
• Welke faalmechanismen zijn per fase maatgevend voor het tunnelproject, en welke toetscriteria gelden in ontwerp en uitvoering?
• Wat zijn realistische bandbreedtes voor zettingen en vervormingen van de tunnel, en wat betekent dit voor belendingen en infrastructuur?
• Hoe beïnvloeden grondwaterdrukken, bemaling of waterstandswisselingen de veiligheid en vervormingen van de tunnel per fase?
• Welke uitvoeringsvariant van de tunnel is het meest maakbaar, met het beste risicoprofiel en de minste hinder voor de omgeving?
• Welke onzekerheden zijn kritisch, en welke gevoeligheden moeten expliciet worden doorgerekend?

Geo-ingenieurs vertaalt deze vragen naar toetsbare ontwerpkeuzes, met onderbouwing per fase en een duidelijke koppeling tussen uitgangspunten, berekeningen en conclusies.

Onze diensten voor tunnels en ondergrondse constructies

Wij leveren geotechnische ondersteuning voor ontwerp, toetsing en besluitvorming. Afhankelijk van het project omvat dit onder andere:

• Analyse van grond-constructie-interactie en fase-effecten bij tijdelijke en definitieve situaties
• Zettings- en vervormingsprognoses, inclusief effecten op belendingen, funderingen en bestaande infrastructuur
• Beoordeling van grondwaterinvloed, waterdrukken en scenario’s voor uitvoering en beheer
• Variantenstudies en optimalisatie op maakbaarheid, risico’s en uitvoerbaarheid
• Onderbouwing van uitgangspunten, toetscriteria en ontwerpresultaten voor review, vergunning en besluitvorming
• Input voor monitoringstrategie en actieniveaus wanneer dit onderdeel is van het project

Rekenaanpak en modellering

Voor tunnels en ondergrondse constructies kiezen wij rekenmethoden die passen bij complexiteit, risico en omgevingsgevoeligheid. Wij leggen uitgangspunten, toetscriteria en ontwerpresultaten expliciet vast en toetsen maatgevende mechanismen per fase.

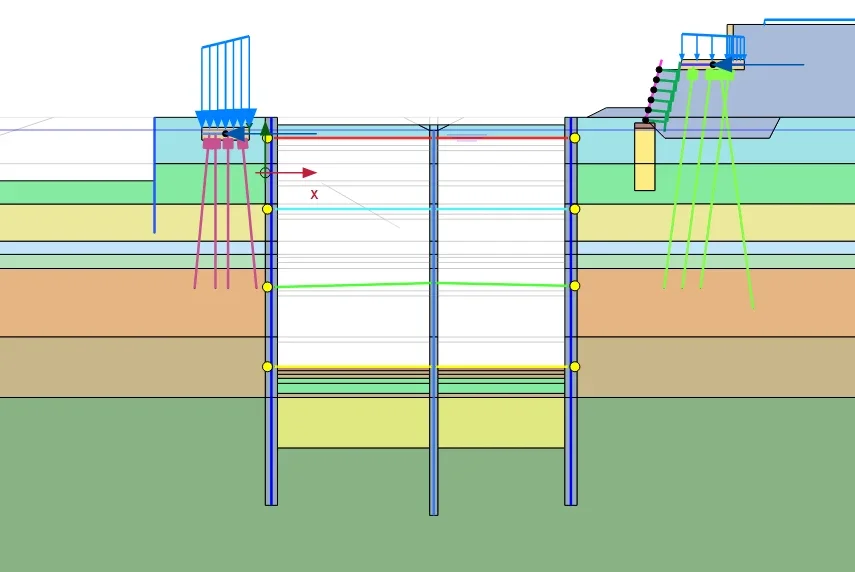

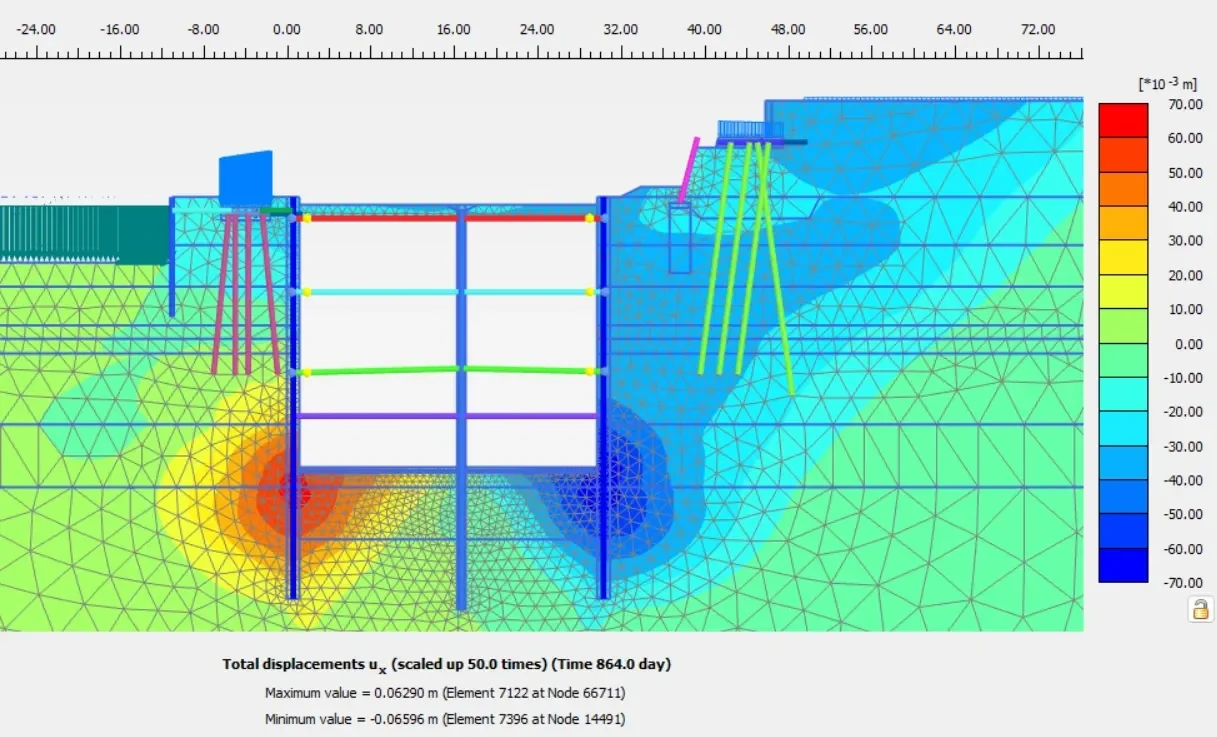

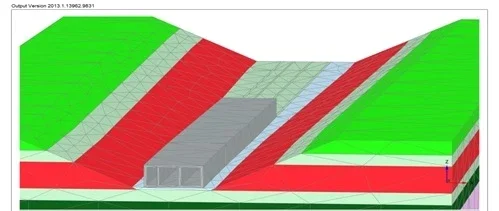

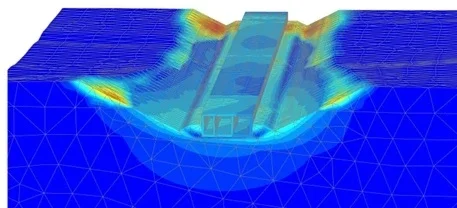

Afhankelijk van de vraag zetten wij analytische en numerieke methoden in. Plaxis 2D gebruiken wij voor fase-analyse en vervormings- en spanningsgedrag in representatieve doorsneden. Voor complexe geometrieën, ruimtelijke effecten en interacties met belendingen of bestaande infrastructuur zetten wij Plaxis 3D in.

Snelle variantenstudies en automatisering

Parametrisch ontwerpen helpt om ontwerpvariabelen (zoals geometrie, fasering en randvoorwaarden) systematisch te optimaliseren, met duidelijke bandbreedtes voor onzekerheden en een transparante onderbouwing richting stakeholders.

Voor specifieke Plaxis-automatisering en digitale workflows verwijzen wij naar onze pagina’s over Plaxis:

• Plaxis automatisering met Python voor geautomatiseerde geotechnische berekeningen
• Parametrisch ontwerpen met Plaxis
• Plaxis-uitvoer geautomatiseerd post-processen

Wat wij opleveren

U ontvangt een onderbouwing die direct bruikbaar is voor ontwerp, toetsing, vergunning en uitvoering. Afhankelijk van de vraag leveren wij bijvoorbeeld:

• Rapportage met uitgangspunten, toetscriteria, ontwerpresultaten en conclusies per fase
• Overzicht van maatgevende faalmechanismen, resultaten en bandbreedtes
• Prognoses van zettingen en vervormingen, inclusief effecten op omgeving en belendingen
• Variantenvergelijking met advies over maakbaarheid, risico’s en uitvoerbare maatregelen
• Input voor monitoring en interventiewaarden wanneer dit onderdeel is van het project

Contact en advies

Neem contact op voor een vrijblijvend adviesgesprek of een inhoudelijke quickscan. U krijgt snel helderheid over de snelste route naar een integraal ontwerp. Wij kunnen vaak snel starten en direct aansluiten in projectteams.
