Kademuren

Geotechnisch ontwerp en toetsing voor industriële en binnenstedelijke kademuren en kadeconstructies

Kademuren zijn maatgevend voor veiligheid en beschikbaarheid van havens, binnenstedelijke kades en industrieterreinen. Geotechnisch ontwerp is vaak complex door grond-constructie-interactie, waterdrukken, wisselende waterstanden en zware gebruiksbelastingen zoals aanmeer- en terreinbelastingen, verkeers- en kraanbelastingen. Tegelijk is de omgeving vaak gevoelig door bestaande bebouwing, kabels en leidingen, en beperkte ruimte voor uitvoeringsmaatregelen.

Geo-ingenieurs is gespecialiseerd in geotechnisch kademuurontwerp en kademuurberekeningen, met focus op aantoonbare veiligheid, maakbaarheid en kostenefficiëntie. Wij ondersteunen aannemers, ingenieursbureaus en overheden in Nederland en België met geotechnische analyses, variantenvergelijking en detailberekeningen voor kademuren en kadeconstructies. Daarbij leggen wij uitgangspunten, toetscriteria en resultaten expliciet vast, zodat de onderbouwing toetsbaar en reproduceerbaar is.

Wij ontwerpen en toetsen kademuren voor:

Snedekrachten en faalmechanismen van kademuren
Bepaling van de omgevingsbeïnvloeding, zoals funderingen van naastgelegen belendingen, kabels en leidingen en infrastructurele werken
Parametrische variantenvergelijking (damwanden, combiwanden, diepwanden) via geautomatiseerde Plaxis/Python-workflows
Beheersen van vervormingen en zettingen bij binnenstedelijke kades en bestaande belendingen
Onderbouwen van waterstands- en grondwatercombinaties, inclusief waterdrukken en hydraulische belastingen per fase
Toetsbare variantenstudies en versterkingsconcepten voor renovatie en restlevensduur, inclusief maakbaarheid en vergunning

Integraal ontwerpen

Wij beoordelen niet alleen de kademuur, maar ook de samenhang met ondergrond, grondwater, waterstanden, belastingen en de omgeving. Daarmee worden risico’s vroegtijdig herkend en beheerst en ontstaat een samenhangende onderbouwing voor ontwerp, uitvoering en beheer. Effecten op omgeving en bestaande constructies nemen wij expliciet mee in uitgangspunten, fasering en toetsing. Wij combineren geotechnische, waterbouwkundige en constructieve randvoorwaarden met een integrale werkwijze tot een samenhangend ontwerp.

Doel is een duurzaam, onderhoudsarm en maakbaar ontwerp met voorspelbaar gedrag in bouw- en gebruiksfase en beheersing van vervormingen en zettingen in de omgeving.

Typen kademuren en projecten

Wij worden ingezet bij onder andere:

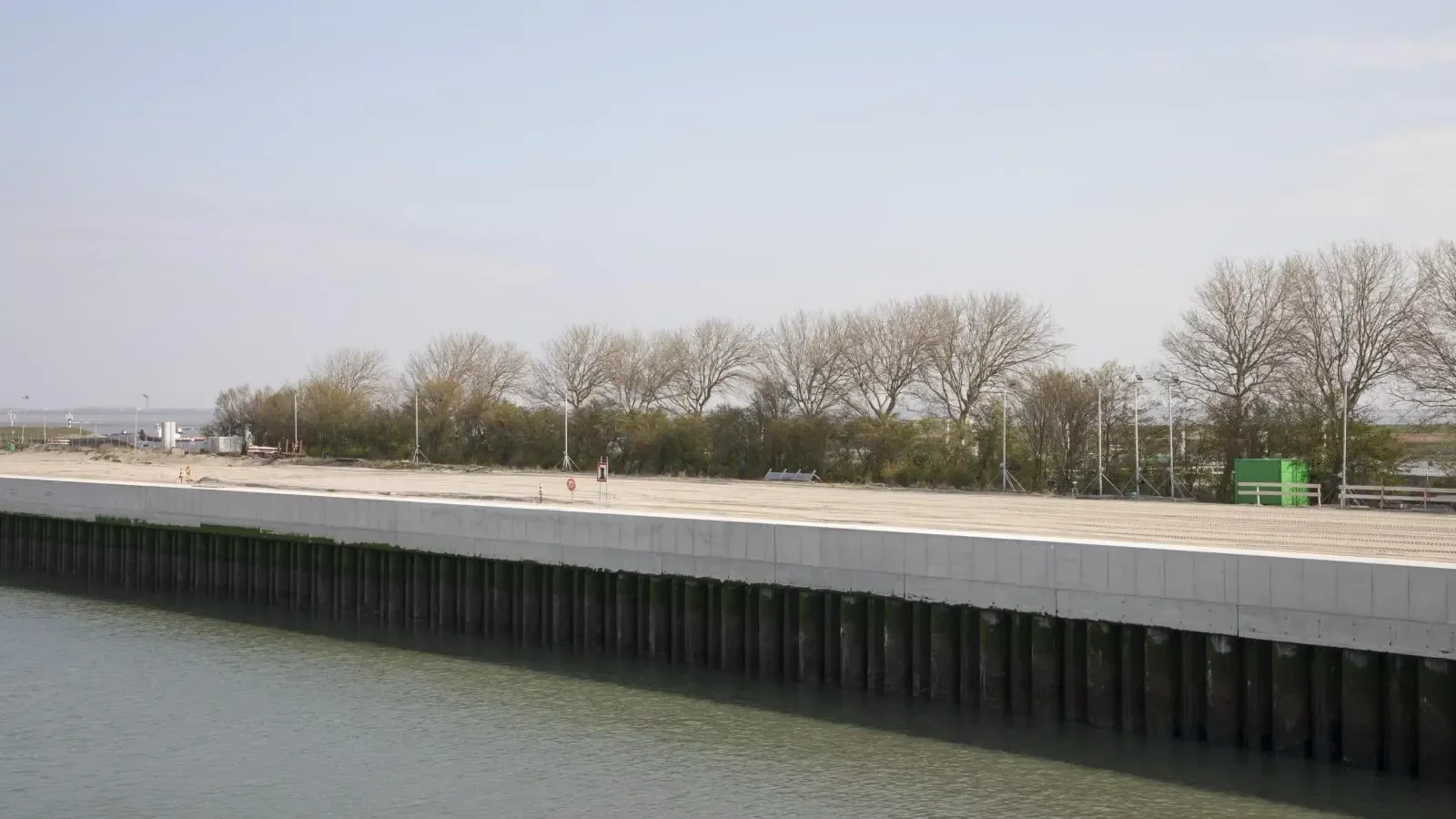

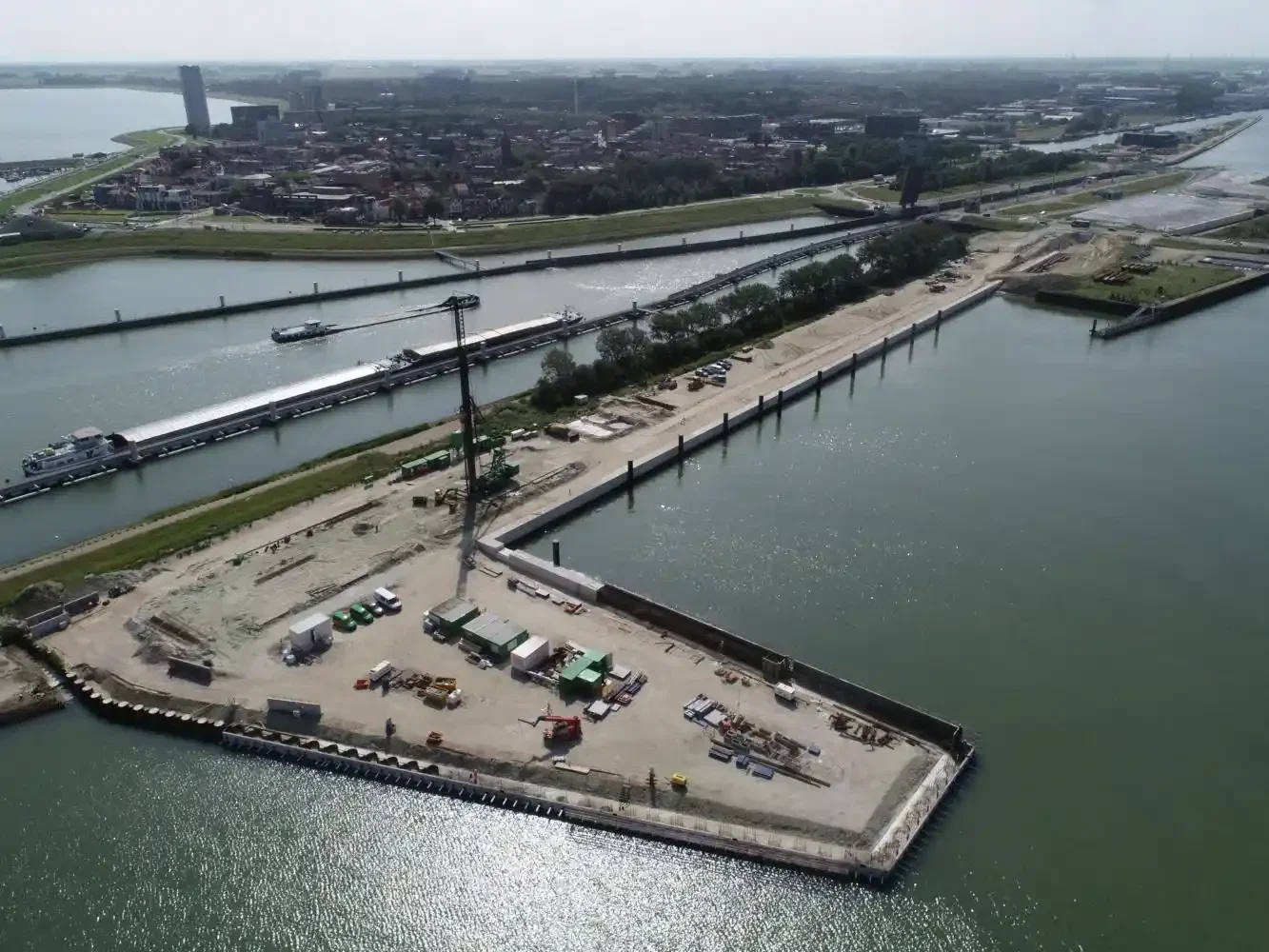

Ontwerp van binnenstedelijke kademuren en kademuren bij industriële overslaglocaties
Herbeoordeling, renovatie en versterking van bestaande en historische kademuren
Kadeconstructies met hoge gebruiksbelastingen (havenkranen, overslag, zwaar verkeer)
Overgangszones en aansluitingen, zoals op waterkeringen en bruggenhoofden

In al deze projecten zijn vervormingsbeheersing, waterdrukken en fasering vaak bepalend voor ontwerpkeuzes en uitvoerbaarheid.

Kenmerkende onderdelen van geotechniek bij kademuren

Geotechniek is vooral essentieel wanneer één of meer van de volgende situaties spelen:

Strenge eisen aan vervormingen en zettingen (binnenstedelijk of bij bestaande constructies)
Wisselende waterstanden en waterdrukken als maatgevende randvoorwaarde
Heterogene of slappe ondergrond en complexe grondwatercondities
Belastingen door aanmeren, overslag, havenkranen en terreinbelastingen
Tijdelijke fasen met ontgraving, bemaling, ontlasten of aanvullen
Analyse van de restlevensduur, degradatie en onzekerheden in bestaande constructies

Naast geotechnische aspecten spelen hydraulische belastingen zoals waterdruk, waterstandsvariaties, golfbelastingen en lokale erosie een rol in stabiliteit, snedekrachten en vervormingen.

Typische ontwerpvragen bij kademuren

In projecten met kademuren komen vaak vragen terug zoals:

Welke faalmechanismen zijn maatgevend in bouw- en gebruiksfase van de kademuur (stabiliteit, vervorming, ankers, waterdrukken)?
Wanneer is een herbeoordeling van een bestaande kademuur nodig (schade, functiewijziging, zwaardere belasting)?
Hoe toetsen jullie restlevensduur en degradatie in samenhang met geotechnische veiligheid?
Welke waterstands- en grondwatercombinaties zijn maatgevend voor de kademuren en hoe vertalen wij dit naar belastingen?
Welke zettingen en vervormingen zijn realistisch en wat betekent dit voor belendingen en objecten?
Welke variant van de kademuur is het meest maakbaar met het beste risicoprofiel en de minste omgevingshinder?
Welke onzekerheden zijn kritisch en welke gevoeligheden moeten expliciet worden doorgerekend?

Geo-ingenieurs vertaalt deze vragen naar toetsbare ontwerpkeuzes met onderbouwing per fase en een duidelijke koppeling tussen uitgangspunten, berekeningen en conclusies.

Onze diensten voor kademuren

Wij leveren geotechnische ondersteuning voor ontwerp, toetsing en besluitvorming bij kademuren en kadeconstructies. Afhankelijk van het project omvat dit onder andere:

Toetsing van maatgevende faalmechanismen en vervormingscriteria voor kademuren in de bouw- en gebruiksfase
Onderbouwing van waterstands- en grondwatercombinaties per fase (bouw en gebruik)
Zettings- en vervormingsprognoses van kademuren, inclusief effecten op omgeving en bestaande constructies
Variantenvergelijking op maakbaarheid, risico’s, hinder en kosten
Analyses van restlevensduur en versterkingsconcepten voor bestaande en historische kademuren
Input voor monitoringstrategie, actieniveaus en interventiewaarden bij omgevingsgevoelige locaties

Met onze diepgaande expertise in geotechniek, onze automatiseringskennis en ervaring in het ontwerpen van kademuren en damwanden langs vaarwegen, levert Geo-ingenieurs betrouwbare, geoptimaliseerde en toekomstbestendige oplossingen voor complexe geotechnische uitdagingen.

Rekenaanpak en modellering

Wij kiezen rekenmethoden die passen bij complexiteit, risico en omgevingsgevoeligheid. Uitgangspunten, toetscriteria en ontwerpresultaten leggen wij expliciet vast en wij toetsen maatgevende mechanismen per fase.

Afhankelijk van de vraag gebruiken wij onder andere:

D-Sheet Piling voor snedekrachten, ankerkrachten en fasering van kademuren

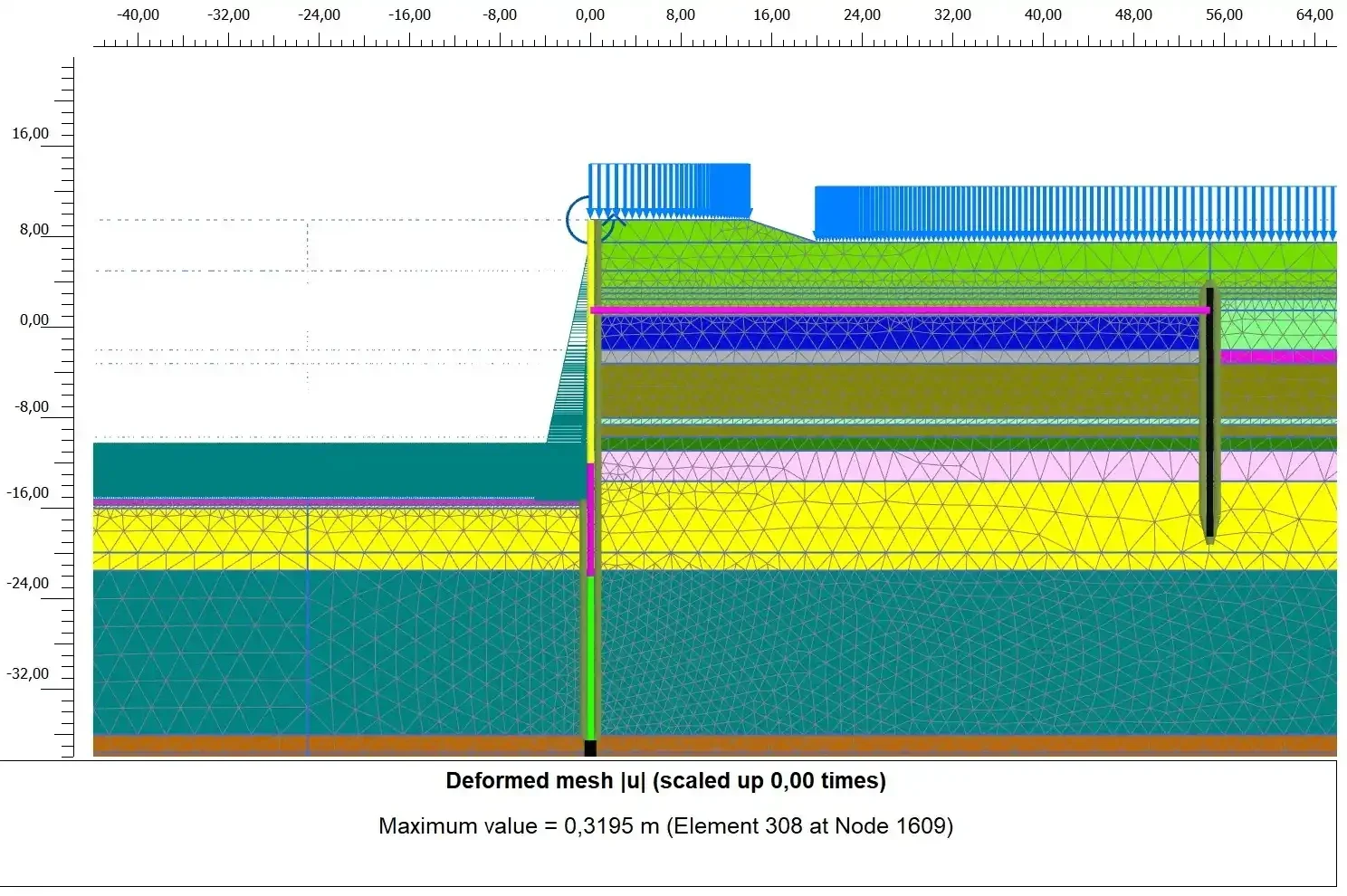

Plaxis 2D voor fase-analyses, vervormings- en spanningsgedrag in representatieve doorsneden
Plaxis 3D voor complexe geometrieën, ruimtelijke effecten en interacties met omgeving

Wij rekenen en toetsen volledig conform geldende normen en relevante ontwerpleidraden, waaronder CUR 166, Eurocode 7, handboek kademuren en handboek binnenstedelijke kademuren. Wij kunnen vaak snel starten en direct aansluiten in projectteams.

Snelle variantenstudies en automatisering

Geautomatiseerd postprocessing van snedekrachten van damwanden in Plaxis met Python.

Geautomatiseerde uitvoer van snedekrachten uit Plaxis

Bij projecten met veel dwarsprofielen, varianten of waterstands- en belastingsscenario’s maken wij gebruik van geautomatiseerde rekenworkflows. Met één workflow kunnen wij tientallen dwarsprofielen en scenario’s gestructureerd met Plaxis doorrekenen en rapporteren. Daarmee voeren wij analyses reproduceerbaar uit en verwerken wij resultaten consistent, zodat varianten sneller vergelijkbaar zijn en ontwerpkeuzes beter onderbouwd worden. Zo wordt de doorlooptijd verkort en kan snel inzichtelijk gemaakt worden wat de meest duurzame en kostenefficiënte oplossing is. Het modelleren, rekenen en verwerken van de resultaten is volledig geautomatiseerd.

Resultaten verwerken wij geautomatiseerd tot heldere rapportfiguren voor snedekrachten, vervormingen en toetsresultaten per fase. Dit versnelt review en rapportage.

Parametrisch ontwerpen helpt om ontwerpvariabelen zoals geometrie, ankerconfiguratie, belastingen en randvoorwaarden systematisch te optimaliseren, met transparante bandbreedtes voor onzekerheden en een toetsbare onderbouwing richting stakeholders. Voor specifieke Plaxis-automatisering en digitale workflows verwijzen wij naar:

Renovatie en herbeoordeling van kademuren

Nederland kent veel bestaande en historische kademuren die niet meer voldoen aan huidige veiligheids- en gebruikseisen.

Degradatie van sterkte en toename van belastingen

De constructieve sterkte van deze kademuren is in de loop der tijd afgenomen door:

Corrosie van stalen damwanden en ankers
Aantasting van houtwerk door schimmels, bacteriën, zwammen en paalwormen
Degradatie van metselwerk en mortel
Erosiekuilen door intensievere scheepvaart, wat de stabiliteit vermindert

Daarnaast worden kademuren tegenwoordig zwaarder belast dan waarvoor ze oorspronkelijk zijn ontworpen vanwege onderstaande redenen:

Bovenbelastingen zijn hoger en frequenter aanwezig
Troskrachten zijn toegenomen door grotere scheepsafmetingen
De functie van de kademuur is gewijzigd
Sterkere fluctuaties in waterstanden en langdurige droogteperioden zorgen ervoor dat houten funderingen droog komen te staan, wat de aantasting versnelt. Klimaatverandering versterkt de problematiek

Dezelfde problematiek doet zich voor bij veel historische bruggen, die net als kademuren vaak zijn gefundeerd op houten palen of gemetselde landhoofden. Ook zijn bepaalde hedendaagse normen strenger dan voorheen.

Omgevingsbeïnvloeding

Bij binnenstedelijke kademuren speelt omgevingsbeïnvloeding een essentiële rol. Achter de kademuur is vaak historische bebouwing aanwezig die veelal op staal is gefundeerd en daardoor extra kwetsbaar is voor zettingen, vervormingen en trillingen tijdens werkzaamheden.

Restlevensduuranalyse en restlevensduurverlenging

Geo-ingenieurs voert toetsingen uit om de restlevensduur van de kademuur vast te stellen. Vervolgens ontwerpen wij versterkingsmaatregelen waarmee de levensduur aantoonbaar wordt verlengd, met aandacht voor maakbaarheid en omgevingsbeïnvloeding. Wij combineren geotechnisch onderzoek, Plaxis-modellering en constructieve analyses om renovaties veilig, duurzaam, uitvoerbaar en toekomstbestendig te maken.

Wat wij opleveren

U ontvangt een onderbouwing die direct bruikbaar is voor ontwerp, toetsing, vergunning en uitvoering. Afhankelijk van de vraag leveren wij bijvoorbeeld:

Rapportage met uitgangspunten, toetscriteria, resultaten en conclusies per fase
Overzicht van maatgevende faalmechanismen, resultaten en bandbreedtes
Prognoses van vervormingen en zettingen, inclusief effecten op omgeving en bestaande constructies
Variantenvergelijking met advies over maakbaarheid, risico’s en uitvoerbare maatregelen
Input voor monitoring en interventiewaarden wanneer dit onderdeel is van het project

Contact en advies

Wilt u weten hoe Geo-ingenieurs u kan ondersteunen bij het ontwerp, de toetsing of renovatie van een kademuur of kadeconstructie? Neem contact op voor een vrijblijvend adviesgesprek of een inhoudelijke quickscan met scope, toetskader, benodigde input en op te leveren resultaten. Wij kunnen vaak snel starten en aansluiten in projectteams, of als onafhankelijke reken- en toetsingspartij opdrachten uitvoeren.

Gerelateerde geotechnische diensten

Oriënteert u zich breder binnen geotechnische constructies? Bekijk ook het overzicht en de verwante specialistische pagina’s:

Veelgestelde vragen over kademuren

Herbeoordeling is nodig bij functiewijziging, toename van belastingen (bijvoorbeeld zwaardere kranen of grotere schepen), zichtbare schade, wijzigingen in waterstandsregime of wanneer de restlevensduur onzeker is. Ook bij renovatie- of herinrichtingsprojecten vormt een geotechnische herbeoordeling vaak de basis voor vergunning en ontwerpkeuzes.

Ja. Wij beoordelen regelmatig historische en monumentale kademuren, vaak gefundeerd op houten palen of gemetselde constructies. Daarbij besteden wij expliciet aandacht aan degradatie, restlevensduur, onzekerheden in bestaande constructies en de invloed van veranderende waterstanden en klimaat.

Omgevingsbeïnvloeding wordt expliciet meegenomen in uitgangspunten, fasering en toetsing. Wij analyseren zettingen, vervormingen en spanningsveranderingen in relatie tot belendingen, kabels en leidingen, en bestaande infrastructuur. Waar nodig koppelen wij rekenresultaten aan monitoring en interventiewaarden.

Waterstanden en grondwaterdrukken zijn vaak maatgevend voor stabiliteit, vervormingen en ankerkrachten. Wij werken daarom met expliciete waterstands- en grondwatercombinaties per fase, zodat duidelijk is welke situaties kritisch zijn in bouw- en gebruiksfasen.

Wij leveren een navolgbare en toetsbare onderbouwing met expliciete uitgangspunten, toetscriteria en maatgevende scenario’s. Deze rapportages sluiten aan op eisen van bevoegd gezag en externe reviewers en zijn direct bruikbaar voor vergunning- en besluitvormingstrajecten.

Ja. Bij projecten met veel dwarsprofielen, waterstands- of belastingsscenario’s maken wij gebruik van geautomatiseerde rekenworkflows. Dit verkort doorlooptijden, voorkomt invoerfouten en zorgt voor consistente en reproduceerbare resultaten.

Ja. Wij worden regelmatig ingezet voor second opinions, onafhankelijke verificaties en toetsingen van ontwerpen of berekeningen van derden, bijvoorbeeld bij complexe of risicovolle projecten.
