Bouwputten (bouwkuipen) - ontwerp en toetsing

Bouwputontwerp in binnenstedelijke en infrastructurele projecten

Bouwputten zijn een essentieel onderdeel van stedelijke, infrastructurele en waterbouwkundige bouwprojecten. Een bouwput moet veilig, stabiel en waterdicht worden ontworpen, vaak in dichtbebouwde gebieden waar de ruimte beperkt is en de omgevingsgevoeligheid groot is. Een betrouwbaar bouwputontwerp vraagt om diepgaand inzicht in grondgedrag, grondwaterdrukken, stabiliteit, verankering of stempeling, zettingen en de interactie tussen de grondkerende wand en de omliggende ondergrond.

Omgevingsbeïnvloeding speelt hierbij vaak een maatgevende rol. Zettingen van het maaiveld, effecten van bemaling, trillingen en vervormingen van nabijgelegen constructies worden integraal meegenomen in de berekeningen en toetsing. Het doel is aantoonbare veiligheid en beheersing van omgevingsrisico’s, met zo min mogelijk hinder voor de omgeving.

Wij ontwerpen en toetsen bouwputten voor:

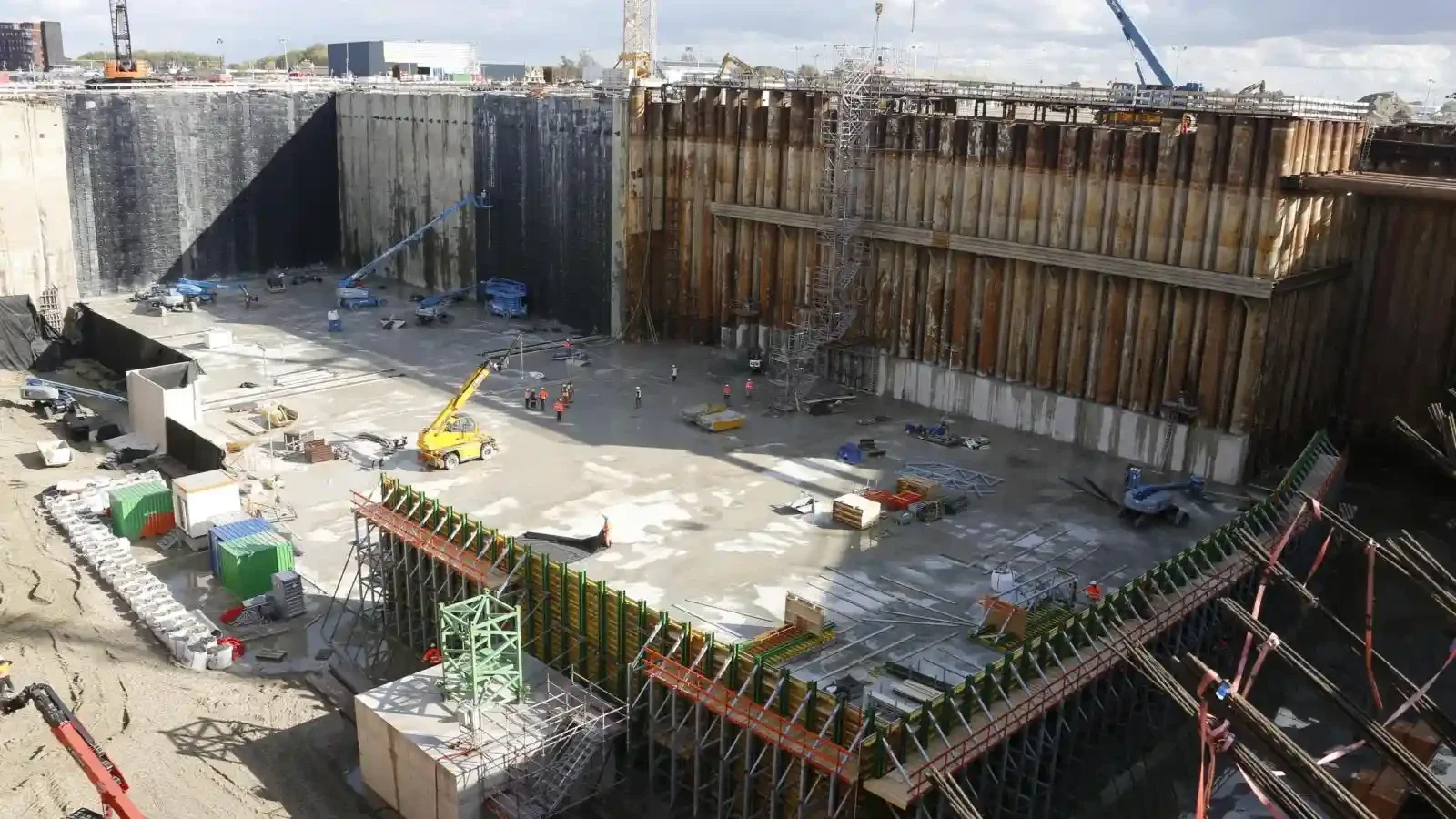

Bouwput bouwkuip combiwanden voor sluis Terneuzen ontworpen met Plaxis
  • Beheersen van vervormingen en zettingen bij belendingen en kwetsbare infrastructuur
  • Onderbouwen van wandtype, ankers of stempels met toetscriteria per fase
  • Analyseren van effecten van grondwater en bemaling inclusief scenario’s en bandbreedtes
  • Toetsen van kritieke faalmechanismen zoals stabiliteit, opdrijven, opbarsten, piping en heave onder invloed van grondwaterdrukken
  • Start- en ontvangstschachten voor geboorde tunnels

Integraal ontwerpen

Wij ontwerpen niet alleen de bouwput, maar beoordelen ook de interactie met belendingen, funderingen, grondwater en uitvoeringsfasering. Daarmee worden risico’s vroegtijdig herkend en beheerst en ontstaat een toetsbare onderbouwing voor ontwerp, vergunning, uitvoering en omgeving.

Kenmerkende onderdelen van een bouwputontwerp

Onderstaande kenmerken bepalen vaak de rekenaanpak, fasering en omgevingsstrategie.

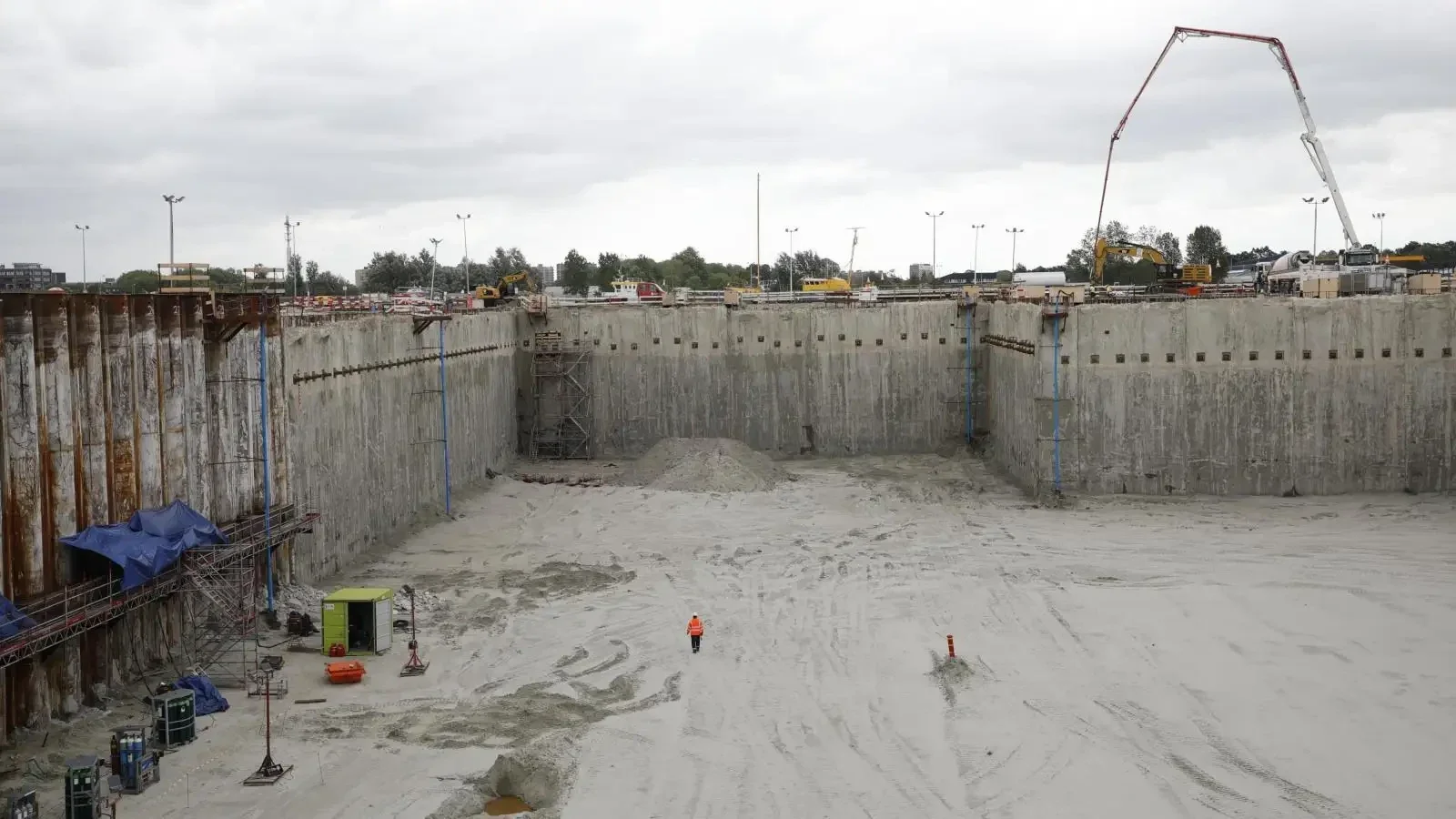

Bouwput bouwkuip diepwanden voor sluis Terneuzen ontworpen met Plaxis
  • Bouwputten in binnenstedelijke omgeving met belendingen, funderingen, kabels en leidingen of kwetsbare infrastructuur
  • Diepe ontgravingen met strenge eisen aan vervormingen en zettingen
  • Projecten met bemaling, wisselende waterstanden of complexe geohydrologische randvoorwaarden
  • Bouwputten met ankers of stempels waarbij fasering en uitvoerbaarheid bepalend zijn
  • Projecten in dichtbebouwde stedelijke gebieden waar geluidsarme of trillingsarme installatietechnieken van damwanden vereist zijn om hinder te minimaliseren.
  • Projecten met vergunningseisen, monitoringverplichting of een gevoelig stakeholderveld

Typische ontwerpvragen bij bouwputten

Deze vragen zijn vaak leidend voor de keuze van rekenmethode, variantenstudie en toetscriteria.

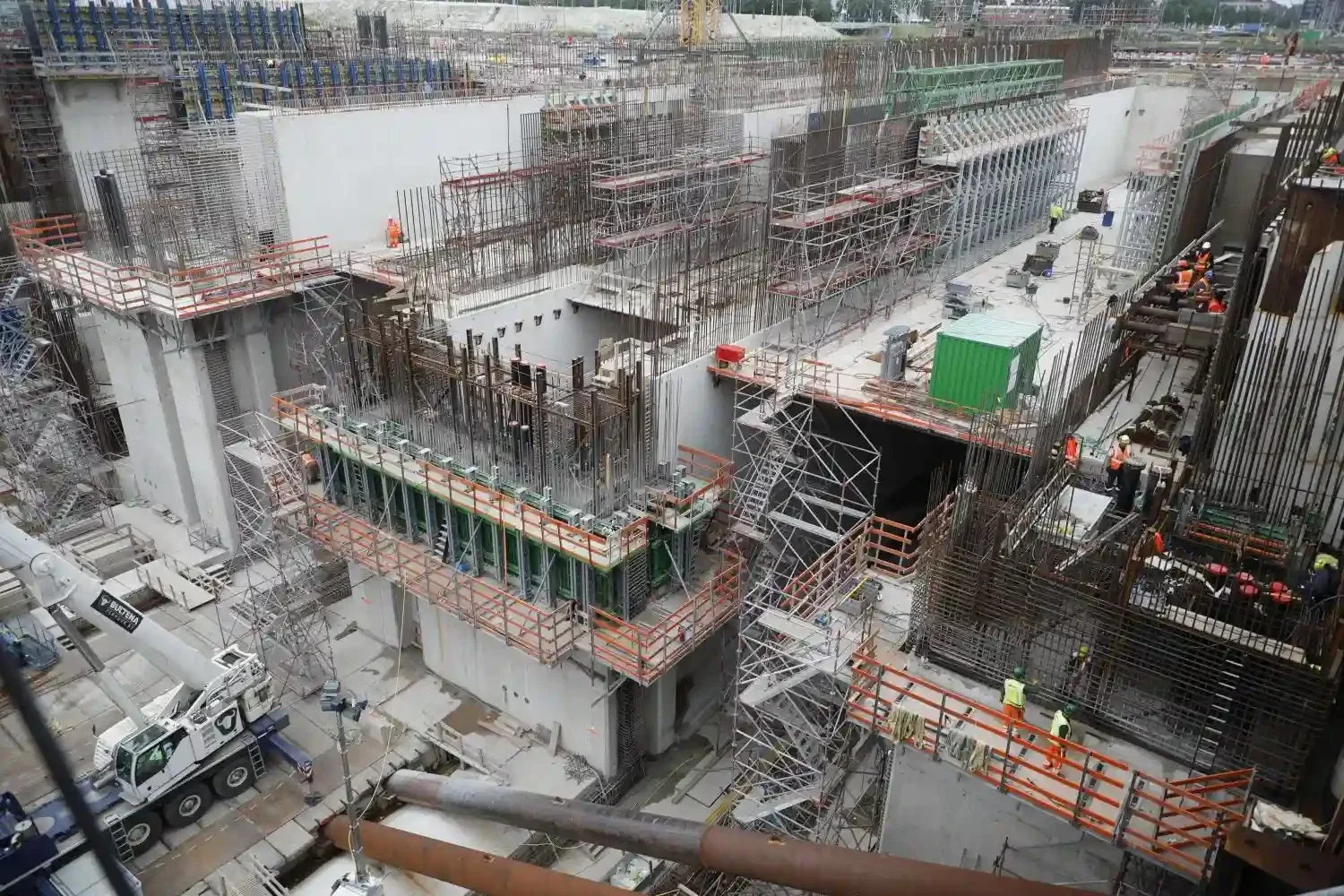

Bouwput bouwkuip voor sluis Terneuzen ontworpen met Plaxis
  • Hoe kunnen we varianten en doorsneden van bouwputten automatisch en reproduceerbaar doorrekenen?
  • Welke faalmechanismen van de bouwput zijn maatgevend per fase (verankeren, bemalen, ontgraven, afbouwen)?
  • Blijven vervormingen en zettingen van de bouwput binnen acceptabele grenzen?
  • Wat is de invloed van de bouwput op belendingen, bestaande funderingen en aanwezige kabels en leidingen?
  • Welke uitvoeringsvariant heeft de beste maakbaarheid en het beste risicoprofiel?
  • Welke onzekerheden zijn kritisch en welke gevoeligheden moeten expliciet worden doorgerekend?
  • Is de bouwput het beste te realiseren met damwanden, combiwanden of diepwanden?
  • Zijn stempels of is verankering de beste oplossing?

Geo-ingenieurs vertaalt deze vragen naar uitvoerbare ontwerpkeuzes, onderbouwd per fase met toetscriteria, vervormingsprognoses en maatgevende faalmechanismen.

Onze diensten voor bouwputontwerp

Geo-ingenieurs ontwerpt en analyseert bouwputten (bouwkuipen) met focus op veiligheid, uitvoerbaarheid en beheersing van omgevingsrisico’s. Afhankelijk van het project omvat dit onder andere:

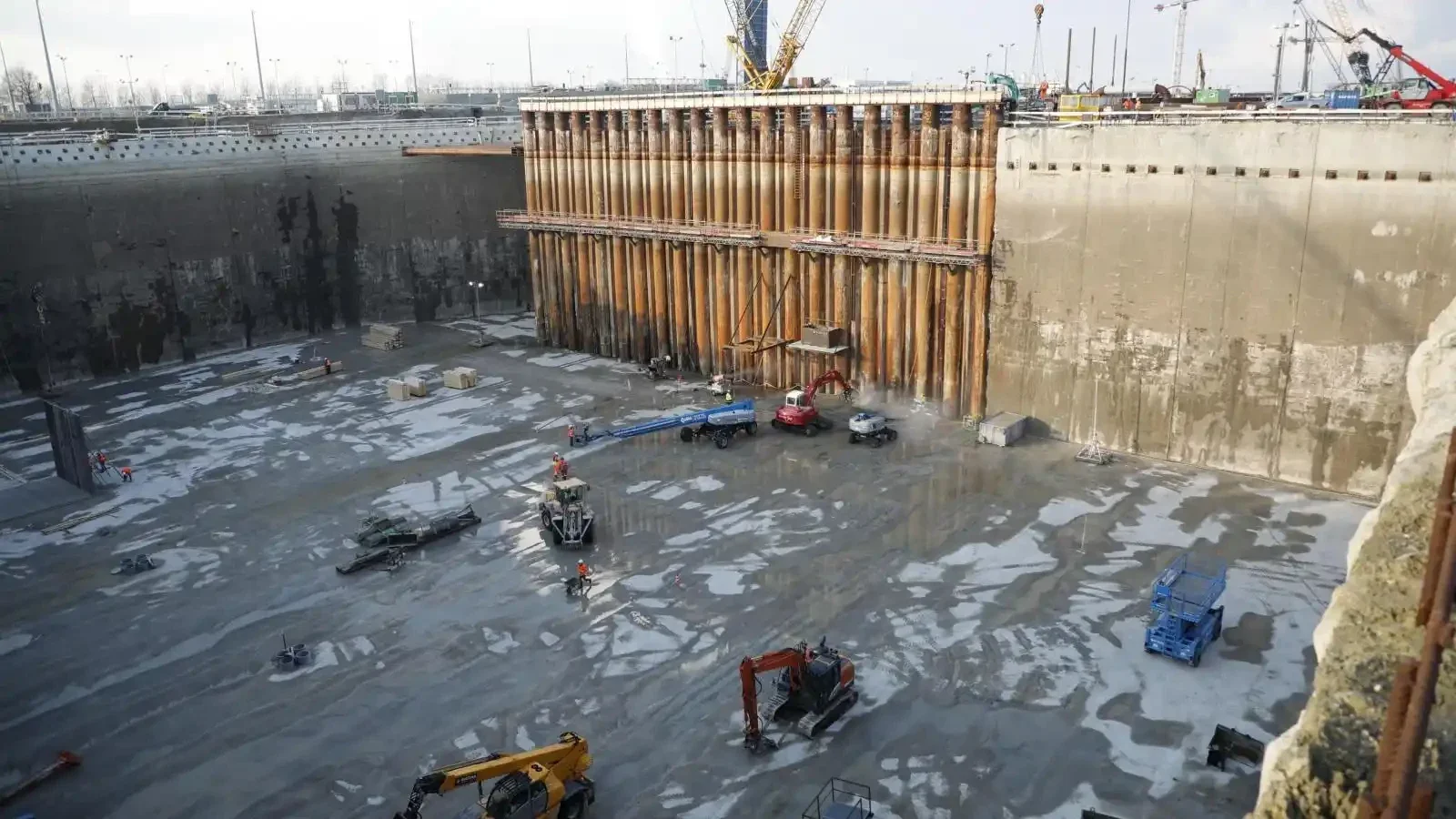

Bouwput bouwkuip uitvoering voor sluis Terneuzen ontworpen met Plaxis
  • Ontwerp en toetsing van de grondkerende wand (damwand, diepwand of combiwand)
  • Fasering en uitvoeringsstappen, inclusief effect per fase op snedekrachten en vervormingen
  • Ontwerp en toetsing van de verankering of stempeling
  • Zettings- en vervormingsprognoses en risicobeheersing voor omgeving en belendingen
  • Effecten van grondwater en bemaling, inclusief scenario’s en bandbreedtes
  • Toetsing van alle faalmechanismen (macro-stabiliteit, Kranz-stabiliteit, snedekrachten, vervormingen, heave, piping, opbarsten)
  • Uitvoeren van geavanceerde numerieke modellering (D-Sheet Piling, Plaxis 2D en Plaxis 3D) voor de diepgaande analyse van grond-constructie interactie en uitvoeringsfasering

Rekenaanpak en modellering (Plaxis en D-Sheet Piling)

Voor bouwputontwerpen gebruiken wij rekenmethoden die passen bij complexiteit, risico en omgevingsgevoeligheid. Wij combineren geotechnische, waterbouwkundige en constructieve kennis tot een uitvoerbaar ontwerp met toetsing van maatgevende faalmechanismen en fasering.

Wij toetsen bouwputontwerpen conform Eurocode 7 (NEN-EN 1997-1) en de nationale bijlage NEN 9997-1. Voor de specifieke dimensionering van grondkerende constructies hanteren wij de leidraad CUR 166 (damwanden) en de CUR 231 (diepwanden). Door deze normen te combineren met geavanceerde numerieke analyses, bieden wij een onderbouwing die voldoet aan de strengste eisen voor bouwvergunningen en technische reviews door bevoegd gezag.

Afhankelijk van de vraag zetten wij onder andere D-Sheet Piling en Plaxis 2D in voor toetsing en fase-analyse. In complexe ruimtelijke situaties gebruiken wij Plaxis 3D om de bouwput en interacties met belendingen, funderingen en grondwater nauwkeurig te analyseren.

Snelle variantenstudies en automatisering

Geautomatiseerd postprocessing van snedekrachten van damwanden in Plaxis met Python.
Geautomatiseerde uitvoer van snedekrachten uit Plaxis

Bij projecten met veel doorsneden, varianten of scenario’s maken wij gebruik van geautomatiseerde rekenworkflows. Daarmee kunnen we rekensneden snel en consistent doorrekenen, zodat ontwerpkeuzes beter onderbouwd worden en doorlooptijd en kosten beperkt blijven.

Resultaten verwerken we geautomatiseerd tot illustratieve rapportfiguren.

Parametrisch ontwerpen helpt om ontwerpvariabelen (zoals geometrie, fasering en randvoorwaarden) systematisch te optimaliseren, met duidelijke bandbreedtes voor onzekerheden en een transparante onderbouwing richting stakeholders.

Voor specifieke Plaxis-automatisering en digitale workflows wordt verwezen naar onze pagina's over Plaxis:

Wat wij opleveren

U ontvangt een onderbouwing die direct bruikbaar is voor ontwerp, toetsing, vergunning en uitvoering. Afhankelijk van de vraag leveren wij bijvoorbeeld:

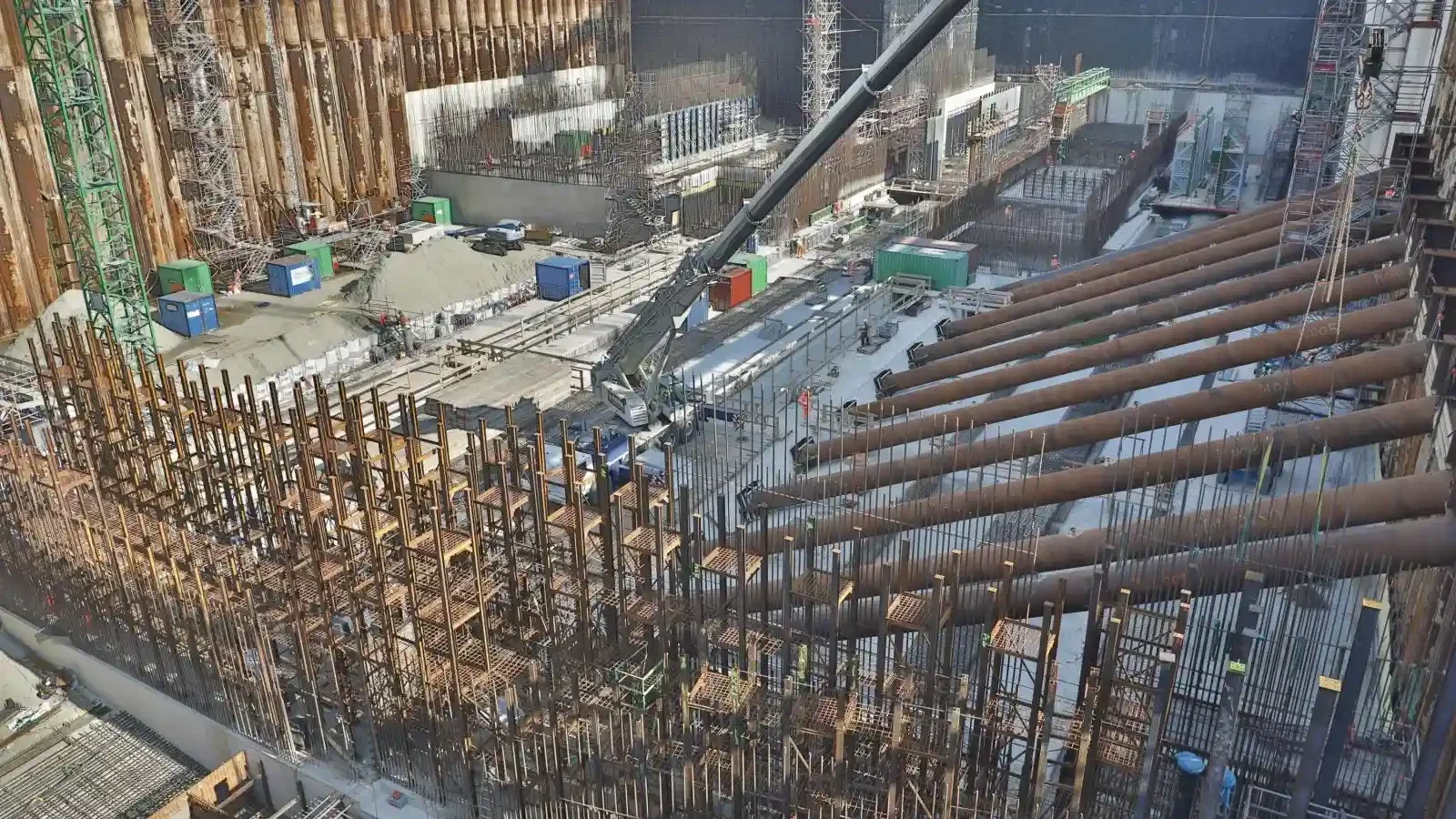

Bouwput bouwkuip voor sluis Terneuzen stempels ontworpen met Plaxis
  • Rapportage met uitgangspunten, toetscriteria, resultaten en conclusies per fase
  • Overzicht en toetsing van maatgevende faalmechanismen, resultaten en bandbreedtes
  • Prognoses van vervormingen en zettingen, inclusief effecten op omgeving en belendingen
  • Overzicht van ankerkrachten of stempelkrachten en maatgevende combinaties
  • Variantvergelijking met advies over maakbaarheid, risico’s en uitvoerbare maatregelen
  • Input voor monitoring en interventiewaarden wanneer dit onderdeel is van het project
  • Aandachtspunten voor de uitvoering

Contact en advies

Wilt u weten hoe Geo-ingenieurs u kan ondersteunen bij het ontwerp of de toetsing van een bouwput, inclusief fasering, verankering of beheersing van omgevingsrisico’s? Neem gerust contact op voor een vrijblijvend gesprek of een inhoudelijke quickscan.

Gerelateerde geotechnische diensten

Kijk op de pagina van de hub Geotechnische constructies voor een overzicht van onze diensten en de verwante specialistische pagina’s:

Veelgestelde vragen over bouwputten

Wanneer heeft een 3D-berekening meerwaarde voor een bouwputontwerp?

Een Plaxis 2D-analyse is vaak geschikt voor repeterende doorsneden met beperkte ruimtelijke interactie. In situaties met hoekpunten, variërende wandlengtes, asymmetrische verankering, belendingen op korte afstand, asymmetrische belastingen of complexe funderingsinteracties kan een Plaxis 2D-aanpak tekortschieten. In die gevallen is een Plaxis 3D-analyse nodig om vervormingen, krachtswerking en interacties realistisch te beoordelen en om onderschatting van risico’s te voorkomen.

Hoe wordt de invloed van bemaling meegenomen in het bouwputontwerp?

Bemaling beïnvloedt zowel stabiliteit als vervormingen van de bouwput en de omgeving. Wij analyseren niet alleen de verlaging van de grondwaterstand, maar ook poriedrukveranderingen, opbarstrisico’s, invloed op effectieve spanningen en mogelijke zettingen buiten de bouwput. Afhankelijk van het project worden meerdere bemalingsscenario’s doorgerekend om bandbreedtes en risico’s inzichtelijk te maken.

Hoe wordt omgevingsgevoeligheid concreet vertaald naar rekencriteria?

Omgevingsgevoeligheid wordt vertaald naar toetscriteria voor vervormingen, zettingen en krachten. Denk aan grenswaarden voor maaiveldzetting, rotatie van belendingen of vervorming van wanden. Deze criteria worden expliciet vastgelegd per fase en gekoppeld aan rekenresultaten, zodat aantoonbaar wordt voldaan aan eisen vanuit vergunning, opdrachtgever en omgeving.

Worden tijdelijke en uitvoeringsfasen altijd doorgerekend?

Ja. Juist bij bouwputten zijn tijdelijke fasen vaak maatgevend. Ontgraven, bemalen, aanbrengen van ankers of stempels en het afbouwen van de constructie kunnen elk andere faalmechanismen activeren. Wij toetsen bouwputten per fase en identificeren welke stap bepalend is voor veiligheid, vervorming en omgevingseffecten.

Hoe wordt omgegaan met onzekerheden in grondparameters bij bouwputten?

Onzekerheden worden expliciet gemaakt. Wij werken met representatieve parameters, bandbreedtes en scenario-analyses om gevoeligheden inzichtelijk te maken. Zo wordt duidelijk welke parameters kritisch zijn en waar eventueel aanvullend grondonderzoek of monitoring gewenst is.

Kan het bouwputontwerp worden afgestemd op monitoring en interventiewaarden?

Ja. Rekenresultaten kunnen direct worden vertaald naar verwachte vervormingen en krachten, die als referentie dienen voor monitoring tijdens uitvoering. Indien gewenst helpen wij bij het definiëren van signalerings- en interventiewaarden, zodat afwijkingen tijdig worden herkend en beheerst.

Hoe ondersteunt Geo-ingenieurs bij vergunningstrajecten voor bouwputten?

Wij leveren een toetsbare onderbouwing van veiligheid, vervormingen en omgevingsimpact, inclusief uitgangspunten, toetscriteria en maatgevende scenario’s. Deze onderbouwing sluit aan bij de normen en eisen vanuit bevoegd gezag en reviewers en kan direct worden gebruikt in vergunningaanvragen of technische beoordelingen.

Wat is de meerwaarde van geautomatiseerde variantenstudies bij bouwputten?

Automatisering maakt het mogelijk om meerdere doorsneden, varianten en scenario’s consistent en reproduceerbaar in korte tijd door te rekenen. Hierdoor kunnen ontwerpkeuzes beter worden onderbouwd, worden risico’s eerder zichtbaar en kan sneller worden bijgestuurd zonder dat de kwaliteit van het ontwerp daaronder lijdt.
